浙江省温州乐清市成美自动化设备厂

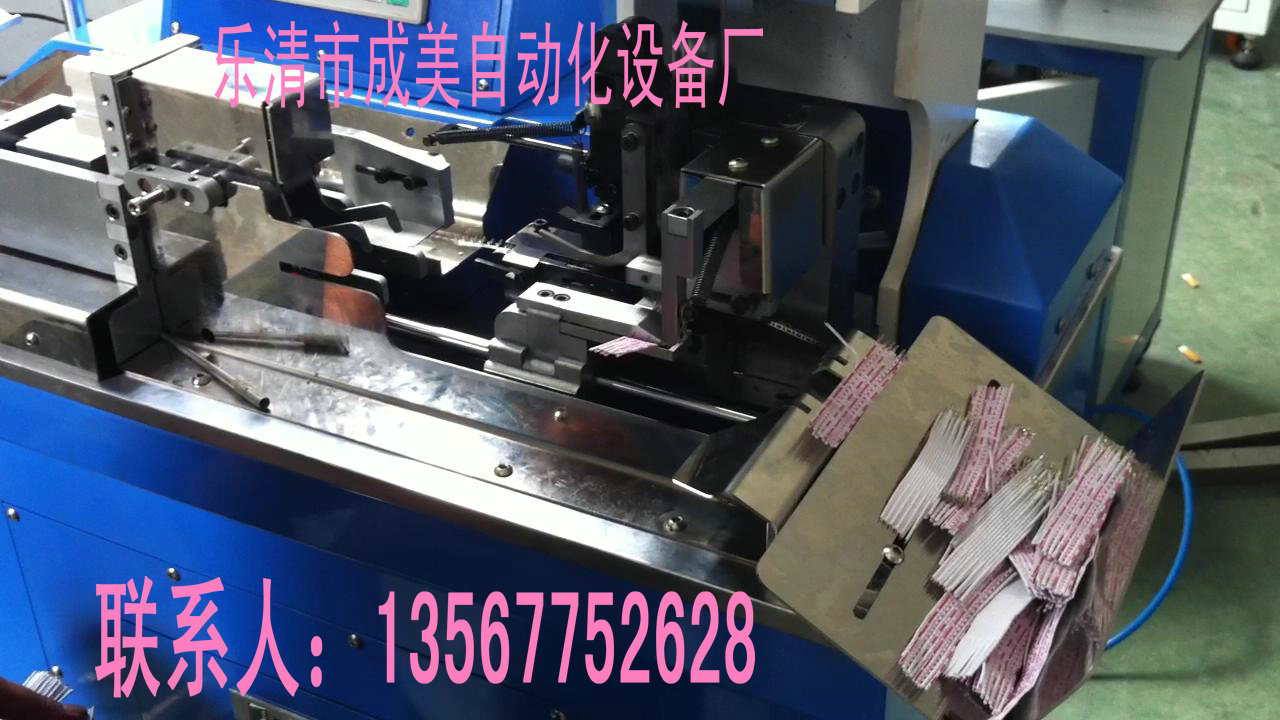

全自动排线端子机

全自动端子机是我公司研发团队经不懈努力，最新研发成功的全球打端子速度最快的全自动排线压端子机，该设备包含自动送料进线定长切断装置、自动分线剥皮装置，自动压端子装置，这三大装置由三个微机控制的智能机械手高速完成自动进线定长切断、自动分线剥皮，自动压双（单）头端子全过程，高效是该设备亮点，产能最高可��20K线束端子／小时。传统的排线压端子是手工操作，不仅效率低，而且产品质量不稳定，且操作员工要连续高度集中眼力重复同一动作，易眼睛疲劳。JSK-全自动排线端子机采用全新设计，使生产过程无须人手参与，大大减少生产工人的劳动强度，提高了生产效率，同时保证了生产出的排线质量稳定

以PLC和人机界面为核心的控制系统，使控制线路简单，操作简易，性能稳定，该控制系统采用三菱PLC可编控制器，转换加工不同线径、不同线束条数排线时无需更换任何配件。滚轮采用步进电机驱动器，压端子压力控制精确。傻瓜式操作，只需简单培训，即可熟练掌握

　　全自动排线端子机，线束规格要求：　　

 1、最大线径：1.8mm，最小线径：1.3mm；

 2、排线线束数: 4P-16P；

 3、排线长度:≥75mm

 4、端子压着方向：正反面压着可调节。

 5、端子压着力:可调；

 6、动力需求：220V，50／60Hz；

 7、机器尺寸：800X1200X600cm

 8、机器重量：200kg。

全自动排线端子机 主要特性及可选特性：

1、主要是用于压着：PH、XH、EH、ZH等彩排通信线束端子，SCN、SM、VH、杜邦等条形连接器用排线端子.

 2、自动化生产保证了定长切断、分线剥皮精准、端子压着力均衡，使线束端子压着整齐，一致性好，产品质量非常稳定

3、采用步进电机驱动器，无论排线线束数量多少，端子压力控制精确，保证了线束、排线导通性能。

4、全自动化生产，节约劳动力成本：从进排线定长切断、剥皮分线，压双（单）头端子过程是全自动完成，无须人手参与

5、占地少：每台设备占地小于1平方米，节约厂房租金

6、效率高：压着20K端子／小时，设备可以24小时工作

7、效益高：每台设备每年的效益一般在30万元以上

8、功耗小：普通电压220V 功耗小350W，效率高：压着6000K端子／小时，设备可以24小时工作
